ARM指令格式以及第二个操作数的immed_8r形式
基本语法格式

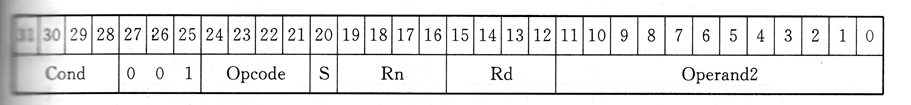

编码指令格式
ARM是三地址指令格式，指令的基本格式如下：
其中<>号内的项是必须的，{}号内的项是可选的。各项的说明如下：
Opcode：指令助记符；
cond：执行条件；
S：是否影响CPSR寄存器的值；
Rd：目标寄存器；
Rn：第1个操作数的寄存器；
operand2：第2个操作数；
第二个操作数（12位）
灵活的使用第2个操作数"operand2"能够提高代码效率。它有如下的形式：
- #immed_8r——常数表达式（立即数-immediate operand）；
- Rm——寄存器方式；
- Rm,shift——寄存器移位方式；
#immed_8r——常数表达式
该常数必须对应8位位图，即一个8位的常数通过循环右移偶数位得到。
这里需要注意的点：
- 8位数
- 循环右移偶数位
理解：ARM需要使用12位的编码来表示32位数。那么如何实现这一点呢？
8位存数据，4位存移位的次数（实际是移位数÷2）
理解：4位只有16种可能值，而32位数可以循环移位32次（32种可能），并且为什么必须是右移偶数位呢，而不能是奇数位呢？
为什么会有立即数这样的规定呢，这是由于所有的ARM指令是精简指令集，指令长度固定都是32位，对于ARM数据处理指令自然也是一样。数据处理指令大致可包含3类，数据传送指令、数据算术逻辑运算指令和数据比较指令。在以条ARM数据处理指令中，除了要包含处理的数据值外，还要标识ARM命令名称,控制位,寄存器等其他信息。
这样在一条ARM数据处理指令中，能用于表示要处理的数据值的位数只能小于32位。 ARM在指令格式中设定，只能用指令机器码32位中的低12位来表示要操作的常数。ARM处理器是按32位来处理数 据的，ARM处理器处理的数据是32位，如果简单的用这12位来表示，显然范围太小了，为了扩展到32位，因此使用了 构造的方法，在12位中用8位表示基本数据值，用4位表示位移值，通过用8位基本数据值往右循环移动4位位移值×2次，来表示要操作的常数。这里要强调终的循环次数是4位位移值乘以2得到的，所以得到的终循环次数肯定是一个偶数，为什么要乘以2呢，实质还是因为范围不够，4位表示位移次数，最大才15次，加上8位数据还是不够32位，这样只能通过ALU的内部结构设计将4位位移次数乘以2,这样就能用12位表示32位常数了。 通过循环偶数位得的到操作数，扩大了操作数的范围，但也带来了问题，并不是每个数据都能通过8位基本数据循 环移动偶数为得到，如果你在ARM数据处理指令中使用的操作数,不是立即数。
理解：为什么是右移？
arm中只有循环右移
理解：立即数能表示所有的32位数吗？
不能，只能表示32位数中的一部分，不是每个数都能通过8位基本数据循环移动偶数次得到。
